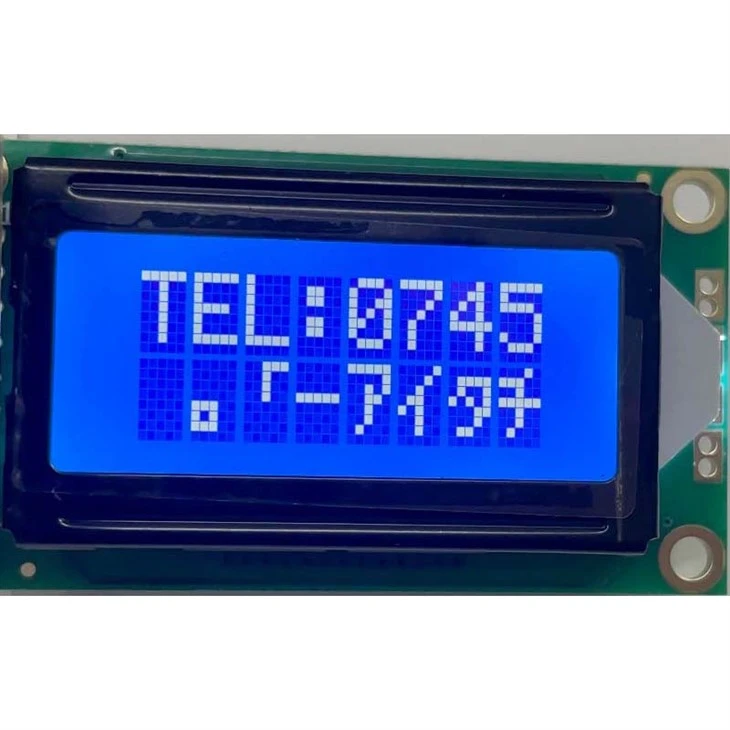

0802A এলসিডি স্ক্রিন

Hunan Chengxin LCD 0802A হল একটি 16-পিন আলফানিউমেরিক লিকুইড ক্রিস্টাল ডিসপ্লে (LCD) মডিউল যা প্রতিটি 8টি অক্ষরের 2টি লাইন প্রদর্শন করতে সক্ষম। পাঠ্য-ভিত্তিক তথ্য যেমন সেন্সর রিডিং, সিস্টেমের স্থিতি বা ব্যবহারকারীর নির্দেশাবলী উপস্থাপনের জন্য ইলেকট্রনিক প্রকল্পগুলিতে এটি ব্যাপকভাবে ব্যবহৃত হয়। এই মডিউলটি আরডুইনো সহ বেশিরভাগ মাইক্রোকন্ট্রোলারের সাথে সামঞ্জস্যপূর্ণ, এবং একটি কমপ্যাক্ট এবং দক্ষ পাঠ্য প্রদর্শনের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য আদর্শ।

0802A-16 অক্ষর-টাইপ লিকুইড ক্রিস্টাল ডিসপ্লে মডিউল হল একটি ডট ম্যাট্রিক্স লিকুইড ক্রিস্টাল ডিসপ্লে মডিউল যা বিশেষভাবে অক্ষর, সংখ্যাসূচক অক্ষর, চিহ্ন ইত্যাদি প্রদর্শনের জন্য ডিজাইন করা হয়েছে। এটি 4-বিট এবং 8-বিট ডেটা ট্রান্সমিশন মোড সমর্থন করে। এটি একটি 5x7 ডট ম্যাট্রিক্স + কার্সার প্রদর্শন মোড প্রদান করে। এটি একটি ডিসপ্লে ডেটা বাফার ডিডিআরএএম, একটি অক্ষর জেনারেটর সিজিআরএম এবং একটি অক্ষর জেনারেটর সিজিআরএম অফার করে। CGRAM ব্যবহারকারী দ্বারা সংজ্ঞায়িত 5x8 ডট ম্যাট্রিক্সের 8টি গ্রাফিক অক্ষর ফন্ট সংরক্ষণ করতে ব্যবহার করা যেতে পারে। এটি নির্দেশাবলীর একটি সমৃদ্ধ সেট প্রদান করে: পরিষ্কার প্রদর্শন; কার্সার মূলে ফিরে আসে; প্রদর্শন চালু/বন্ধ; কার্সার চালু/বন্ধ; অক্ষর জ্বলজ্বল প্রদর্শন; কার্সার স্থানান্তর; ডিসপ্লে শিফট, ইত্যাদি। এতে একটি অভ্যন্তরীণ পাওয়ার-অন স্বয়ংক্রিয় রিসেট সার্কিট রয়েছে। যখন বাহ্যিক শক্তি প্রয়োগ করা হয়, তখন মডিউলটি স্বয়ংক্রিয়ভাবে আরম্ভ করার ক্রিয়াকলাপ সম্পাদন করে, মডিউলটিকে ডিফল্ট ডিসপ্লে ওয়ার্কিং স্টেটে সেট করে।

অক্ষর প্রদর্শন করুন: 8 অক্ষর X 2 লাইন অক্ষর ম্যাট্রিক্স: 5X7 ফন্ট + কার্সার
প্রদর্শনের রঙ এবং ব্যাকলাইটের রঙ: STN নীল, হলুদ-সবুজ, ধূসর; ব্যাকলাইট কালো, সাদা, হলুদ-সবুজ
পোলারাইজিং ফিল্ম: সম্পূর্ণ স্বচ্ছ/আধা-স্বচ্ছ
পর্যবেক্ষণ কোণ: 6:00
ডিসপ্লে ডিউটি ​​সাইকেল: 1/16 ড্রাইভ বায়াস ভোল্টেজ: 1/5
কন্ট্রোল চিপ: SPLC780D বা সামঞ্জস্যপূর্ণ IC (যেমন AIP31066)
ক্যারেক্টার জেনারেটর রম (CGROM): 10880 বিট (5x8 ডট সহ 192 অক্ষর) বা (5x11 ডট সহ 64 অক্ষর)
ক্যারেক্টার জেনারেটর RAM (CGRAM): 64x8 বিট (5x8 ডট সহ 8 টি অক্ষর) বা (5x11 ডট সহ 4 টি অক্ষর)
ডিসপ্লে ডেটা RAM (DDRAM): 80X8 বিট (80 অক্ষর পর্যন্ত)

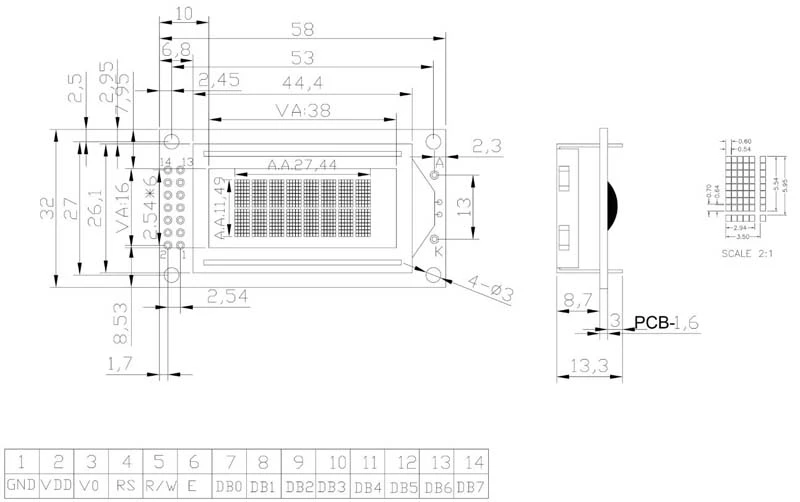

আকার (একক: মিমি)
সামগ্রিক মাত্রা: 58.5X32.5X13.3
দর্শনযোগ্য এলাকা: 38X 16
অক্ষরের আকার: 27.44 x 11.49
অক্ষর ব্যবধান: 3.5X5.95
অপারেটিং ভোল্টেজ: +3.3V বা +5V, ডিফল্ট 5V
অক্ষর ফন্ট: 5X7 বিন্দু + কার্সার ডট আকার: 0.54X0.64
বৈসাদৃশ্য: V0 বাহ্যিকভাবে সামঞ্জস্যযোগ্য বা অভ্যন্তরীণভাবে স্থির বৈসাদৃশ্য

কাস্টমাইজড অঙ্কন / ODM পরিষেবা Hunan Chengxin Optoelectronics Co., Ltd দ্বারা সমর্থিত।
